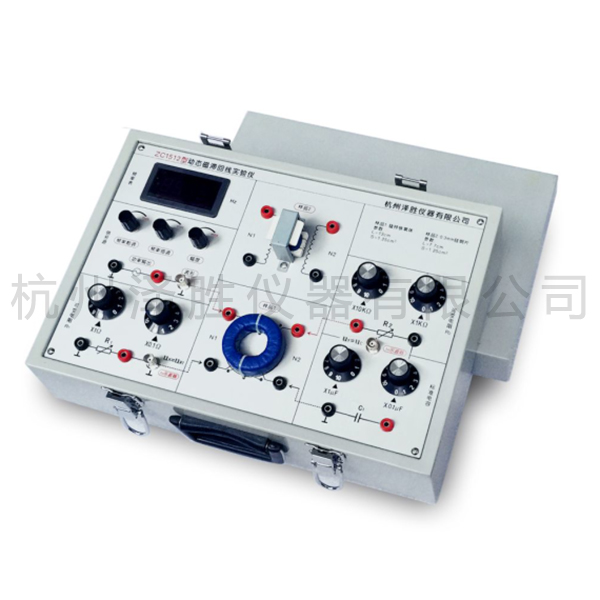

ZC1512型動態磁滯回線實驗儀
主要實驗內容：
1、學習磁滯回線的物理概念和測量原理，用示波器觀察動態磁滯回線;
2、測量動態磁滯回線，并計算Br、Bs、Hc等值;
3、不同頻率的動態磁滯回線的區別。
主要技術參數：1、內置專用低阻信號源：幅度0～2Vrms連續可調;頻率25～200Hz連續可調，不受市電影響，磁滯回線的圖形穩定、準確;
2、兩種磁性材料：羅蘭環鐵氧體、EI型硅鋼片;
3、四位頻率表：測量范圍20～1000Hz，最小分辨率：0.01Hz;
4、可調標準RC元件：測量H電阻R1：0～2Ω可調，測量B電阻R2：1K～110KΩ可調，精度0.5%;標準電容C：0.1μF、1μF、20μF，精度0.5%;可用示波器直接測量出一定頻率下的Br、Bs、Hc等值，無需定標。
5、實驗需用戶自配雙蹤示波器，不同的技術性能和要求均可定制。
