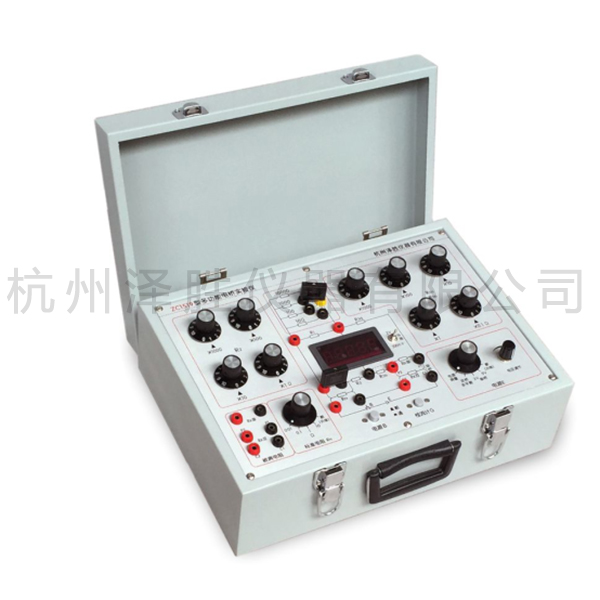

ZC1519型多功能電橋?qū)嶒?yàn)儀
儀器集合了單臂電橋、雙臂電橋、非平衡電橋的各種功能，可實現兩線式、三線式、四線式測量電阻，能讓使用者成為一個電橋運用的“高手”。
主要技術參數：
1、橋臂電阻R1：配置一組精密電阻：10Ω、100Ω、1000Ω、10kΩ，通過短路插連接轉換，電阻精確度均為：±0.1%;
2、橋臂電阻R2：配置一組電阻箱:10×(1000+100+10+1)Ω，電阻精確度依次為：±0.1%、±0.2%、±1%、±2%;
3、橋臂電阻R3：配置兩組電阻箱R3a，R3b，內部安裝在同一個雙層轉換開關上，阻值同步改變:分別為：10×(1000+100+10+1+0.1)Ω，電阻
精確度依次為：±0.1%、±0.2%、±1%、±2%、±5%;
4、標準電阻RN：阻值分別為：10Ω、1Ω、0.1Ω、0.01Ω，阻值精確度分
別為：±0.1%、±0.1%、±0.2%、±0.5%，可外接;
5、內附被測電阻：Rx單：1kΩ，0.25W，不確定度：0.1%;Rx雙：0.2歐，0.25W，不確定度：0.2%。這兩個電阻可用于校準電橋或測試電橋是否正常工作的校驗之用。
6、數字式檢流計：使用4位半數字顯示電壓表：量程為200mV、2V。數顯檢流計顯示準確度為：(0.1%量程±2個字)?？赏饨訖z流計;
7、多功能電源：0～2V可調電源、3V、9V電源。
8、儀器作為單臂電橋使用時，測量范圍：10Ω～1111.1KΩ，0.1級;
9、儀器作為雙臂電橋使用時，測量范圍：0.01～111.11Ω，0.2級;
10、非平衡電橋的有效量程為10Ω～11.111KΩ，允許誤差0.5%;
11、儀器開設非平衡電橋需另配電阻傳感器或控溫裝置。
12、類似的各種電橋均可定制生產。
