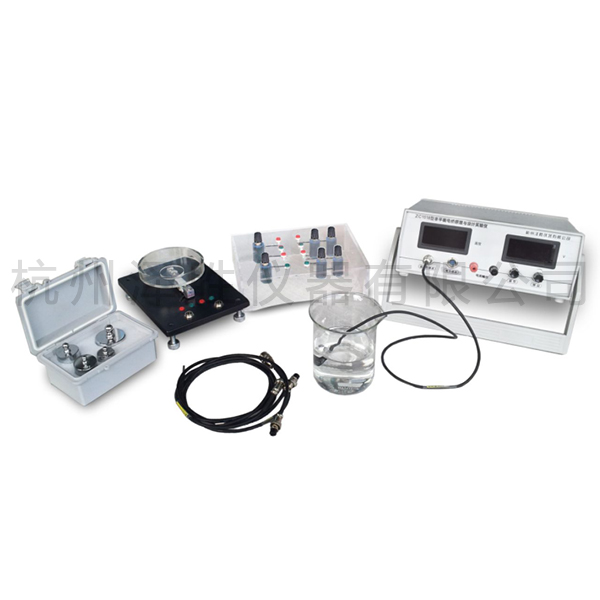

ZC1521非平衡電橋原理與設計實驗儀
儀器用于充分學習非平衡電橋的原理，并學會設計和應用。
主要實驗內容：
1、掌握非平衡電橋的工作原理;
2、掌握利用非平衡電橋的輸出電壓來測量變化電阻的原理和方法;
3、用熱敏電阻傳感器結合非平衡電橋設計分辨率0.1℃的數顯溫度計;
4、全橋式非平衡電橋的原理和應用，設計一個數字顯示電子秤。
主要技術參數：
1、橋臂電路透明式設計，有利于學生掌握原理和直觀理解;
2、非平衡電橋：測量范圍10Ω～11KΩ，最小調節量0.1Ω，精度：±1%;
3、高穩定電源：電壓0～2V可調，數顯電壓值;
4、數字電壓表：3位半數顯，量程2V;
5、精密放大器：可調零，可調增益;
6、數字測溫溫度計：室溫～99.9℃，測量精度±0.2℃，含測溫傳感器;
7、數字溫度計設計：結合非平衡電橋，用NTC熱敏電阻設計30～50℃的高靈敏度數字體溫溫度計;
8、全橋式非平衡電橋：橋臂阻抗:1000±50Ω;
9、數字顯示電子秤：設計量程1KG，綜合誤差:0.05%，砝碼1kg一套;
10、設備包括完成實驗所需的所有配置，包含溫度實驗和電子秤實驗。
