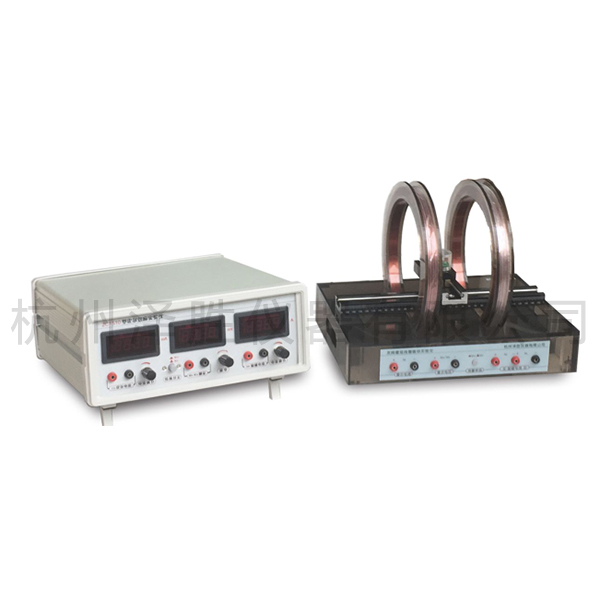

ZC1532型亥姆霍茲線圈磁場實驗儀
實驗儀可用于研究交變磁場的測量，具有激勵信號的頻率可變、輸出強度可調的特點，學習電磁感應的原理并測量感應電壓和磁場的大小。
主要實驗內容：
1、電磁感應法測量磁感應強度的原理;
2、單個圓線圈的非均勻磁場的大小和分布;
3、亥姆霍茲線圈的磁場大小和分布。
主要技術參數：
1、亥姆霍茲線圈：二個線圈尺寸相同，等效半徑110mm，中心間距：
110mm;單個線圈匝數：500匝;
2、二維可移動無磁平臺，移動距離：橫向±130mm，縱向±50mm。使用無磁導軌，可快速移動，無間隙、無回程差;
3、探測線圈：匝數1000，旋轉角度360°;
4、頻率范圍：20～200Hz，頻率分辨率：0.1Hz，測量誤差：1%;
5、正弦波：輸出電壓幅度：最大20Vp-p，輸出電流幅度：最大200mA;
6、三位半LED數顯交流毫伏表：量程19.99mV，測量誤差：1%。
