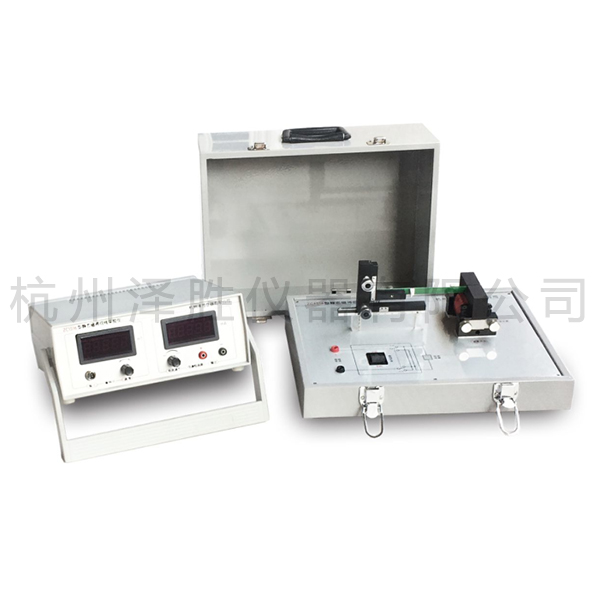

ZC1516型靜態磁滯回線實驗儀
材料的靜態磁滯回線和動態磁滯回線是不同的，靜態一般是指直流，動態是指交流勵磁時的磁滯回線，動態工作時損耗更大。
主要實驗內容：
1、學習靜態磁滯回線的測量原理和方法;
2、學習待測磁性樣品的退磁，測量樣品的起始磁化曲線和靜態磁滯回線。
主要技術參數：
1、直流可調恒流源：四位半LED顯示，恒定可調電流范圍：0-1000mA;2、數字毫特計：四位半LED顯示，量程為0-1999.9mT，分辨率0.1mT;
3、三種待測樣品：1號樣品為CR12模具鋼，2號樣品為A3鋼，3號樣品為45#鋼;磁路間隙約2.00mm(樣品尺寸以實際產品為準);
4、勵磁線圈總匝數約1300T(以實際產品為準);
5、二移動標尺，X軸向100mm，Y軸向30mm，精確度0.1mm;
6、帶樣品位置調節旋鈕，方便毫特計探頭伸入測量;
7、改進了線路與磁路設計，改善了磁化曲線的飽和性。
