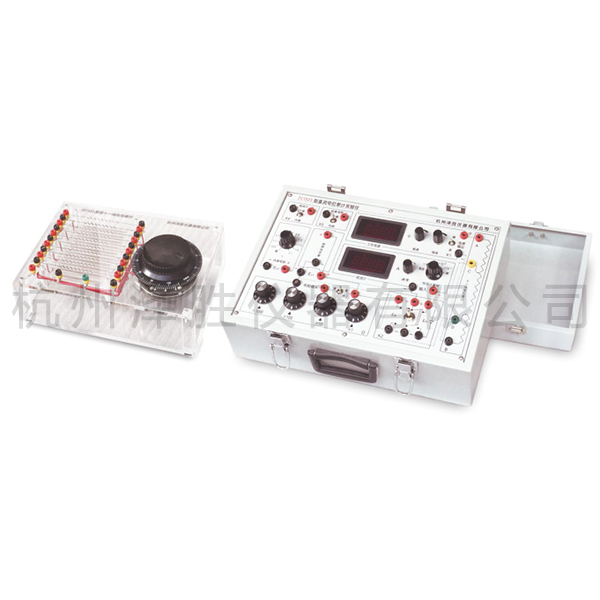

ZC1523新型十一線電位差計實驗儀
學習電位的概念和補償法測量的原理依然是必要的，在各種精密測量電路中，更是不可或缺。
主要技術參數：
1、直流穩壓電源：4.5V，三位半數顯，帶限流裝置;
2、標準電勢：1.0186V，精度±0.01%，恒溫自動補償;
3、數字式檢流計：5×10-4，10-6，10-8，10-9A四檔靈敏度可調;
4、電阻箱：(0～10)×(1000+100+10+1)Ω，±0.1%
5、二個待測電動勢，一號電池盒，內附分壓箱。
6、十一線電位差計外殼由有機玻璃制成，內部結構直觀，體積小;
7、每一根電阻線相當于一米，電阻值為10Ω;
8、十根電阻線繞在有機玻璃棒上，排列在透明機箱內，相互串聯;
9、第十一根電阻線繞在可旋轉的電阻盤上，刻度等分為100格，利用游標，可以精確1mm;串聯總電阻為:110Ω。
10、可選配普通的十一線電位差計進行實驗。
