ZC1621型電子比荷測定儀(三維電子偏轉實驗儀)

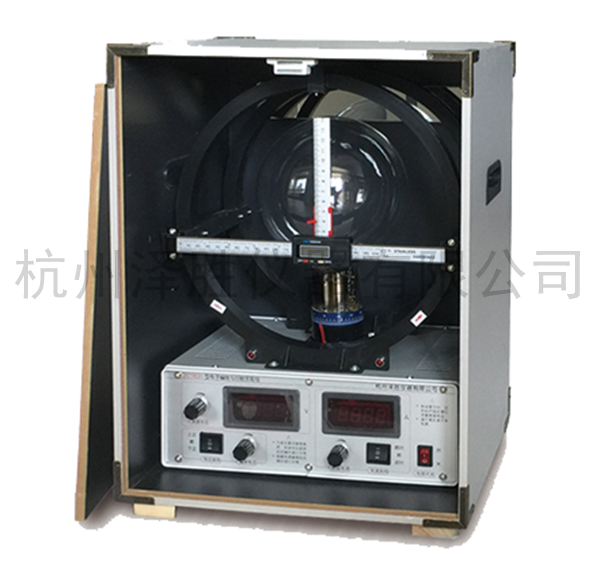

儀器用亥姆霍茲線圈產生的磁場，控制洛倫茲力管中電子的運動，測定電子比荷的。整個安裝在木制暗箱內，便于觀察、測量、攜帶和貯存。
主要實驗內容：
1、學習電子束在電場作用下的偏轉的原理，并觀察其偏轉現象;
2、觀察運動電荷在磁場中受洛倫茲力作用后的運動規律;
3、測定電子的比荷(荷質比)。
主要技術參數：
1、洛侖茲力管(又稱威爾尼管)直徑153mm，充惰性氣體，轉動角度>180
度，有刻度指示;亥姆霍茲線圈等效半徑140mm，單個線圈140匝;
2、偏轉電壓50～250V連續可調，無顯示;
3、陽極電壓0～250V連續可調，電壓值指針表顯示;帶輸出接口，便于用萬用表準確測量;
4、線圈電流0～2A連續可調，電流值指針表顯示，有指示燈指示電流方向;
帶輸出接口，便于用萬用表準確測量;
5、帶數顯游標卡尺及垂直指示標尺，組成二維坐標式測量，測量偏轉半徑更準確、方便;
6、也可提供數字電壓表和電流表指示電壓和電流值。
